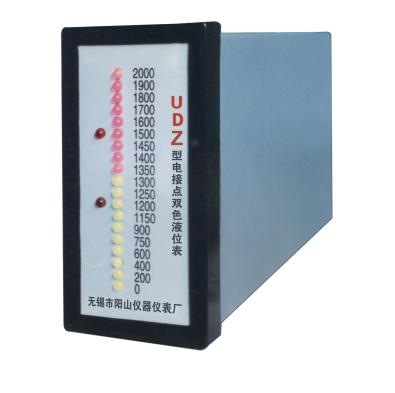

采用红、绿双色发光管显示水和气在容器中的位置，有报警、保护触点输出，配套测量筒用于锅炉汽包，高低压加热器，除氧器等的水位及其它导电液体的液位测量。
一、主要技术指标：
* 水阻容量： | 01型≤50KΩ，02型≤1000KΩ |
* 触点容量： | AC220V/3A |
* 工作电源： | 220V±10%，50Hz±5% |
* 功耗： | 8W |
* 运行环境温度： | 0℃～+50℃ |
* 湿度： | 相对湿度：≤85% |
* 外形尺寸： | 横式： 80×160×320mm（高×宽×深） 竖式： 160×80×320mm（高×宽×深） |
* 开孔尺寸： | 横式：（76+1 ）× （152+1）mm (高×宽) |

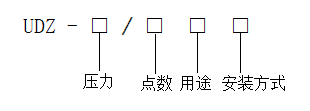

二、型号
* 产品类型： | U — 物位仪表 D — 电接触液位计 Z — 指针 |
* 压力： | 01 — 工作压力≤4.41MPa， 工作温度≤250℃ 02 — 工作压力≤15.68MPa，工作温度≤350℃ |
* 点数： | 二次仪表显示点数 |
* 用途： | Q — 汽包 G — 高压加热 Y — 除氧器 |
* 安装方式： | Z — 竖式 H — 横式 |
三、有关参数
型号 | 中心距 | 显示点数 | 测量筒范围 | 二次仪表显示范围 | 报警点 | 保护点 | 闪光点 |
UDZ-01-19Q-Z(H) | 640±2mm | 19 | ±300mm | ±300 | ±50 | ±200 | 1 |
UDZ-02-19Q-Z(H) | 640±2mm | 19 | ±300mm | ±300 | ±50 | ±200 | 1 |
UDZ-01-17Q-Z(H) | 640±2mm | 17 | ±250mm | ±250 | ±50 | ±200 | 1 |
UDZ-02-17Q-Z(H) | 640±2mm | 17 | ±250mm | ±250 | ±50 | ±200 | 1 |
UDZ-01-15Q-Z(H) | 440±2mm | 15 | ±200mm | ±200 | ±50 | ±150 | 1 |
UDZ-01-13Q-Z(H) | 440±2mm | 13 | ±150mm | ±150 | ±50 | ±100 | 1 |
UDZ-01-11Q-Z(H) | 440±2mm | 11 | ±100mm | ±300 | ±50 | ±200 | 1 |
UDZ-01-17G-Z(H) | 1100±2mm | 17 | 0—1000mm | 0—1000 | 600、750 | 500、800 | 1 |
UDZ-01-17Y-Z(H) | 1800±2mm | 17 | 0—1700mm | 0—1700 | 1300/1400 | 700/1500 | 1 |
