IDAS-2000 RS485接口(ModBus协议)数据采集网络
分享至:

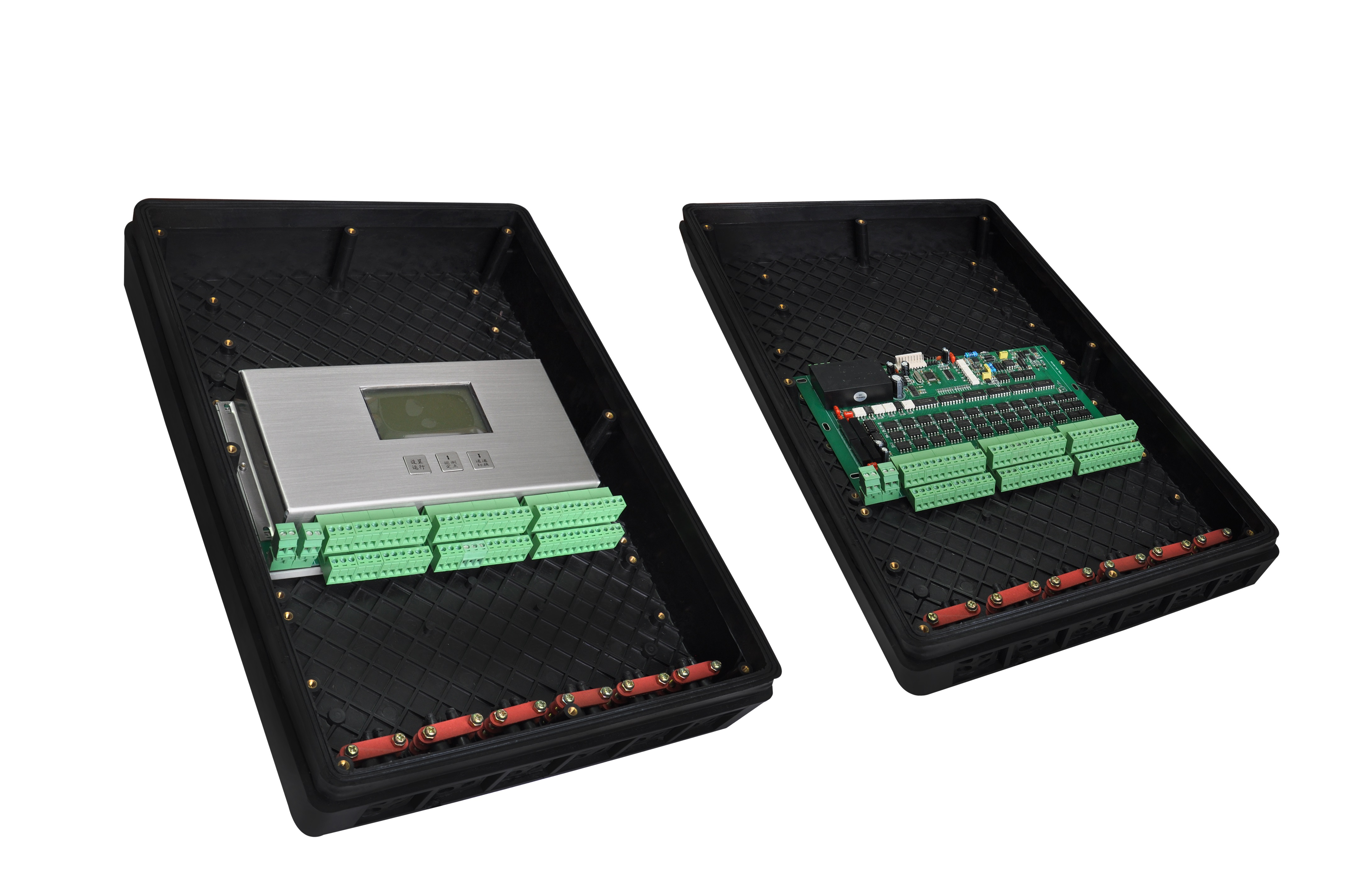

IDAS-2102/24C直流模拟量测量前置机

IDAS-2102/24C直流模拟量测量前置机采用标准的Modbus-RTU协议可直接与DCS等系统连接,主要用于直流模拟信号的采集,转换后数据可以现场显示也可通过网络直接将数据送入DCS等系统。可配套IDAS-2102/24C 编程器使用,显示参数设置更为简便。

一、技术特点

1. 采用低功耗高分辨率24位ADC芯片,测量精度高;

2. 具有精度自校准的功能,无需手动调节,可保证长期精度不变;

3. 热电阻三线制引线电阻自动补偿,热电阻两线制线电阻可软件设置补偿。24通道无公共端,通道间无相互影响;

4. 采用光电隔离技术把模拟部分(信号输入回路)、数字部分(CPU部分)和通讯部分分开,此方式可抑制现场串、共模干扰;

5. 信号与处理器完全隔离,抗干扰能力强;

6. 使用2个CPU,数据采集和通讯采用独立CPU,通讯速率更快;

7. 前置机外壳上设有液晶显示屏和操作键盘供用户对前置机进行参数组态,同时前置机参数的组态也通过一台手持式编程器来完成,通过编程器可在线组态前置机的各项参数。

二、技术指标:

* 基本输入通道:

24路差分输入

* 通道开关:

光电开关

        * 输入信号类型:直流电压0~2.5V任意、0~5V任意
直流电流0~10mA、0~10mA开方、4~20mA、4~20mA开方

热电偶 K、E、S、T热电阻 Cu50、Cu100、G50、Pt100、Pt50

以上各种输入信号可混接;

* 工作电压:

交流220V±22V或直流24V

* 功耗:

≤3W

* 测量精度:

0.1级

* 共模抑制比:

≧120dB

* 串模抑制比:

≧70dB

* 显示方式:

液晶屏显示

* 设置方式:

按键输入

* 通道采样时间:

每个通道30ms



        * 主要功能:

24个通道数据循环采集,并实时数据网络上传;数字滤波;多种函数运算;

具有三种热电偶冷端补偿方式:环境温度补偿、固定通道测量补偿或不补偿;

具有系统自检、精度自校、自复位等功能,工作方式在线固化,掉电不会丢失;

* 运行方式:

连续

* 通讯接口:

RS485接口

* 通讯协议:

Modbus RTU

* 通讯速率:

4.8kbps~1Mbps

        * 从站点数:1~128个(由于网络中只有一个主站,从站数量太多时轮询一遍耗时较长,工程上的上限一般是32个)

* 接线端子:

菲尼克斯接线端子(阻燃型材料)

* 运行环境温度:

-20°C~+70°C(内控指标:-20℃~+75℃)

* 湿度:

相对湿度≤95%(带防护外壳)

* 防护等级:

IP56(带防护外壳)

* 可靠性指标:

MTBF32000Hr

* 重    量:

≤3kg

* 外形尺寸及材质:

400×300×80mm(宽×长×高) 材质:304不锈钢、普通碳钢

* 外形尺寸及材质:

420×292×70mm(宽×长×高) 材质:低发泡ABS材料

* 安装方式:

墙挂式
