一、技术特点
1.现场总线
采用标准Profibus/DP芯片，可实现完整的Profibus/DP协议。Profibus/DP协议是Profibus现场总线标准之一，是一种国际化的现场总线标准。2001被我国批准为工业自动化领域行业标准中现场总线标准之一。
2.通用性强
由于Profibus是一种国际化、开放式、不依赖设备生产商的现场总线标准，不同制造商所生产的设备不需对其接口进行特别调整便可通讯。采用Profibus/DP协议的IDAS前置机与其它系统特别是DCS系统兼容，联网方便。
3.诊断功能
利用经过扩展的Profibus/DP强大的诊断功能，三级诊断信息，能对系统和通道故障快速定位，诊断信息在总线上传并由主站采集。便于相关人员维护与检修。该功能可通过设置关闭或开启。
4.功能强大
可实现周期性用户数据通信(V0功能)和非周期通信(V1功能)。
5.抗干扰能力和稳定性
输入通道间相互隔离，输入信号可达几十伏至几百伏，满足A N S I / I E E E 4 7 2 "冲击电压承受能力试验导则S W C "规定，不损坏输入通道，避免了因工业现场尖峰干扰而损坏。工作电源、通讯电源和数据采集电源各采用了一组电源 ，模拟信号和 数字信号完全隔离。可开启自校，保证精度与准确性，不会由时间飘移和温度飘移而对测量产生影响。
二、系统扩展

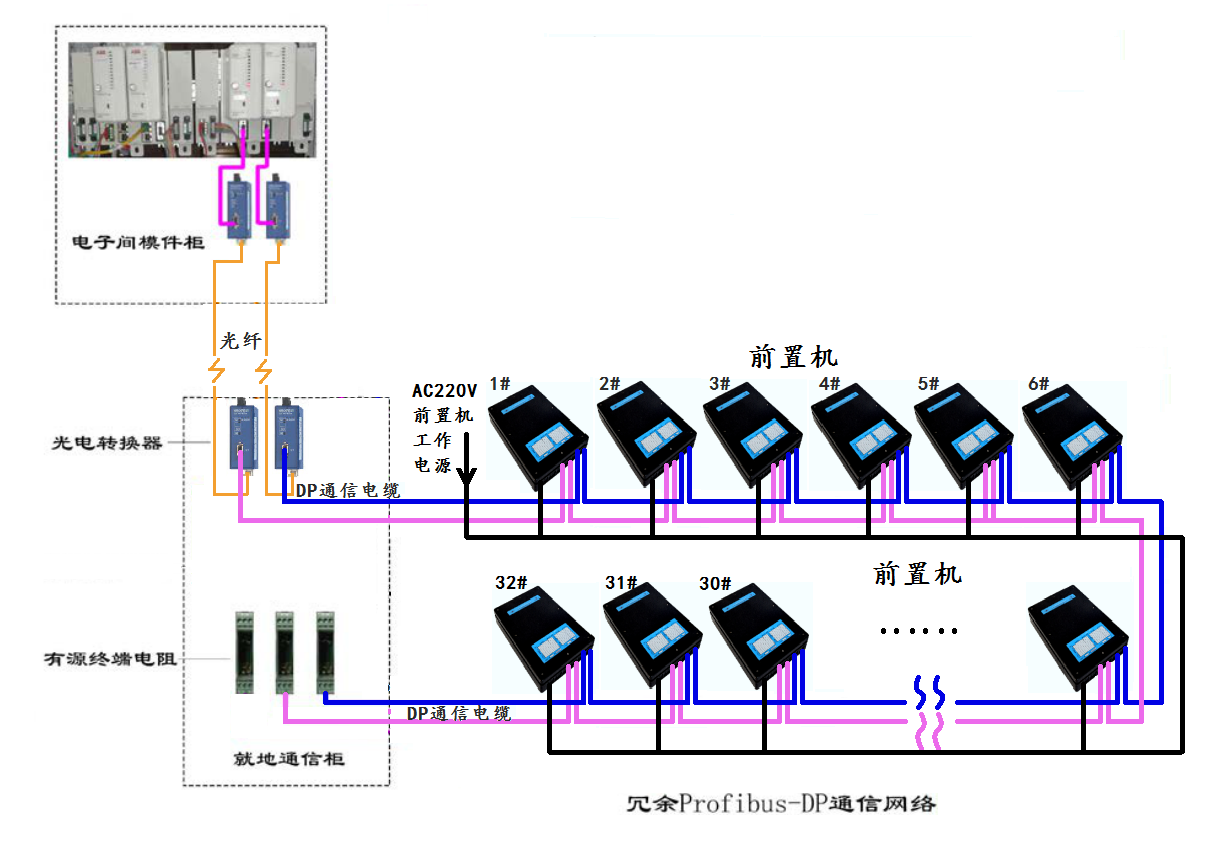

在Profibus/DP网络中的每一个段可以连接多达32个设备点。两个中继器之间为一段，如果没有使用中继器，那么整个网络即为一段。
在给定速率下，每段网络的长度必须在要求的规定长度之内。
网络通讯速率在500kbps以上时，可使用中继器数量上限为4个，通讯速率在500kbps及其以下时，可使用中继器数量上限为7个。下表给出了不同的通讯速率对应的每段长度及中继器的数量；
通讯速率 | 每段通讯距离 | 中继器（上限） | 节点数（上限） | |
9.6kbps | 1200m | 7 | 126 | |
19.2kbps | 1200m | 7 | 126 | |
93.75kbps | 1200m | 7 | 126 | |
187.5kbps | 1000m | 7 | 126 | |
500kbps | 400m | 7 | 126 | |
1.5Mbps | 200m | 4 | 126 | |
12Mbps | 100m | 4 | 126 | |
