DB系列电量变送器
分享至：

DB系列电量变送器

　　DB系列电量变送器是将被测电量按线性比例转换成直流电流、电压或电能脉冲输出。具有优异的温度特性和长期的稳定性，良好的抗电冲击性能和过载能力，高水准的线性度和 度。DB系列电量变送器有电压、电流、有功功率、无功功率、有功电能、无功电能，频率、功率因数、直流电压、直流电流等变送器及功率总加器，电能显示记录组件等。

一、主要技术指标：

* 引用标准：

GB/T 13850-1998

* 精度等级：

0.5级

* 长期稳定性：

年变化≤±0.2%

* 湿度：

相对湿度≤95%（带防护外壳）

* 响应时间：

<400ms

* 输出纹波峰值：

<0.5%

* 工作频率：

额定频率±10%

* 输出负载：


恒定电流输出：额定10V压降

恒定电压输出：额定2mA ， *大5mA输出


* 输出负载影响：

<0.5%(额定负载范围内)

* 输入负载：

电流回路<0.5W
电压回路<0.5W

* 辅助电源：


额定电压±20%

额定频率±10%


* 输入过载范围：

电流 *大2倍连续 20倍1秒
电压 *大2倍连续

* 绝缘强度：

符合GB/T 13850-1998

* 冲击试验：

ANSI C37.90a/1973, DIN IEC 255—4

(5kV 1.2/50us 脉冲电压)

* 校正幅度：

满度 *小±0.3% 零点 *小±0.1%

* 工作电源：

220±10%，50HZ±5%

* 磁场响应：

0.4KA/m 磁场强度变化<0.05%

* 环境温度：

-15～55℃

* 储藏条件：

温度：﹣40—+70℃，相对湿度20%～99%（无凝露）

二、DBA/DBV         ―――― 交流电流/电压变送器（平均值转换，有效值标定）

        DBAX/DBVX    ―――― 交流电流/电压变送器（平均值转换，有效值标定，三组合）

参数规格：

Vn:

输入电压

Vn

量程范围

V1
120V
0—150V

V2
240V
0—300V

On：输出

An:

输入电流

An

量程范围

A1
1A
0—1.2A

A2
5A
0—6A

O1
0—1mA

O2
0—20mA

O3
4—20mA

O4
0—5mA

O5
0—10mA


Fn:

输入频率

Fn

量程范围

F1
50Hz
45—55Hz

F2
60Hz
55—65Hz

O7
0—1V

O8
0—5V

O9
0—10V

Pn:

辅助电源

Pn

范 围

P1

AC 100V

P2

AC 220V

O10
2—10V

O11
1—5V


注： * DBA/DBV辅助电源功耗＜3VA。

         * 辅助电源可选PD1：DC110V、PD2：DC220V。

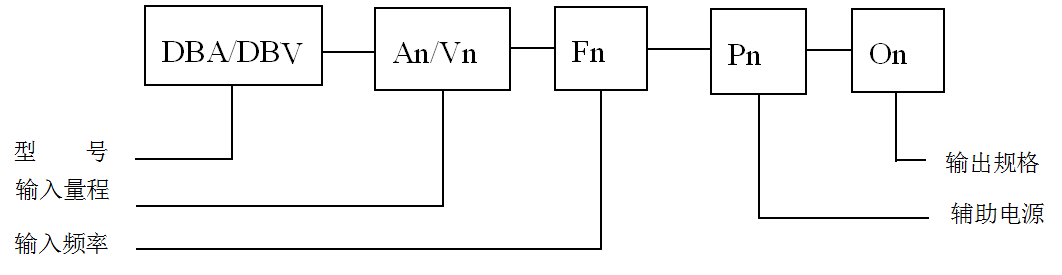

型号命名：


三、DBW             ――――   有功功率变送器

        DBK              ――――   无功功率变送器

        DBWK          ――――   有功功率/无功功率组合变送器

        DBWKA       ――――   有功功率/无功功率/电流组合变送器

参数规格：

Vn:

输入电压

Vn

量程范围

V1
100V
80—120V

V2
220V
180—300V

On：输出

An:

输入电流

An

量程范围

A1
1A
0—1.2A

A2
5A
0—6A

O1

0—±1mA

O2

0—±20mA

O3

4—20mA

O4


0—±5mA

O5


0—±10mA

O6


4—12—20mA

Fn:

输入频率

Fn

量程范围

F1
50Hz
45—55Hz

F2
60Hz
55—65Hz

O7


0—±1V

O8


0—±5V

O9


0—±10V

Pn:

辅助电源

Pn

范  围

P1


AC  100V

P2


AC  220V

O10


2—10V

O11


1—5V

O12


1—3—5

注：* DBW、DBK辅助电源功耗＜3.5VA；DBWK辅助电源功耗＜7VA。

        * DBWKA   A相电流回路功耗1VA。

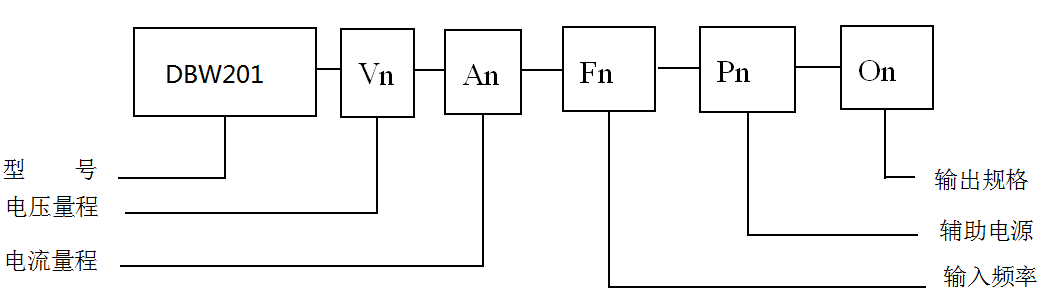

型号命名：

型号

Watt  Var  Watt/ Var

元件

接   线

标准输入满度值（瓦特/乏尔）=D

V1 (100V)

V2 (220V)

1A

5A

1A

5A

DBW101

1

单   相

100

500

200

1k

DBW201 DBK201 DBWK201

2

三相三线

200

1k

400

2k

DBWKA201

2

三相三线

200

1k

400

2k

DBW301  DBK301  DBWK301

3

三相四线

300

1.5k

600

3k

注：* 标准满幅度校正     双向0—±5V对应0—±D瓦特/乏尔。

                                           4—12—20mA 对应-D—0—+D瓦特/乏尔。

       * 对于无功功率变送器+D表示功率因数滞后，-D功率因数超前。



四、DBWH             ―――― 有功电能变送器

        DBKH             ―――― 无功电能变送器

       DBWWH         ―――― 有功功率/有功电能变送器

       DBKKH           ―――― 无功功率/无功电能变送器

有功电能/无功电能准确度：相对误差1.0%

参数规格：

Vn:

输入电压

Vn

量程范围

V1
100V
80—120V

V2
220V
180—300V

On：输出

An:

输入电流

An

量程范围

A1
1A
0—1.2A

A2
5A
0—6A

O1

0—±1mA

O2

0—±20mA

O3

4—20mA

O4

0—±5mA

O5

0—±10mA

O6

4—12—20mA

Fn:

输入频率

Fn

量程范围

F1
50Hz
45—55Hz

F2
60Hz
55—65Hz

O7

0—±1V

O8

0—±5V

O9

0—±10V

Pn:

辅助电源

Pn

范  围

P1

AC  100V

P2

AC  220V

O10

2—10V

O11

1—5V

O12

1—3—5V

注： *DBWH/DBKH辅助电源功耗＜4VA；DBWWH/DBKKH辅助电源功耗＜7VA。

型号命名：

型号

瓦特/瓦时  乏尔/乏时

元件

接   线

标准输入满度值（瓦特/乏尔）=D

V1 (100V)

V2 (220V)

1A

5A

1A

5A

DBWWH101

1

单   相

100

500

200

1k

DBWWH201  DBKKH201

2

三相三线

200

1k

400

2k

DBWWH301  DBKKH301

3

三相四线

300

1.5k

600

3k

 注：* 标准满幅度校正    双向0～±1mA 对应 0～±D瓦特/乏尔

                                           4～12～20mA对应 -D～0～+D瓦特/乏尔

         * 无功功率/无功电能变送器+D表示功率因数滞后，-D表示功率因数超前

电能脉冲输出参数规格：

规格

有功功率

无功功率

输出方式

X1

1瓦特小时/脉冲

1乏尔小时/脉冲

单向光耦集电极开路

X2

1瓦特小时/脉冲

1乏尔小时/脉冲

Y1

1瓦特小时/脉冲

1乏尔小时/脉冲

双向光耦集电极开路

Y2

1瓦特小时/脉冲

1乏尔小时/脉冲


五、DBH  ―――― 功率电能转换器

参数规格：

In：




输入量程

I1
0—±1mA

I2
0—±20mA

I3
4—20mA

O：输入
（W：满度/1kW输入）

I4
0—±5mA

I5
0—±10mA

I6
4—12—20mA

X1
0.2778Hz

单向光耦

1000脉冲/kWH

I7
0—±1V

I8
0—±5V

I9
0—±10V

X2
0.0278Hz

单向光耦

100脉冲/kWH

I10
2—10V

I11
1—5V

I12
1—3—5V

Y1
0.2778Hz

双向光耦

1000脉冲/kWH

Pn：
辅助电源

P1
AC  100V

P2
AC  200V

功耗
3.5VA

Y2
0.0278Hz

双向光耦

100脉冲/kWH

注：* 输入范围：直流电流 0―±20mA *大30mA

                              直流电压 0―±10V   *大15V

        * 输出范围：0―3Hz *大5Hz（继电器）20Hz（光耦）

                               脉宽 0.5周期

        * 输出方式：光电耦合器集电极开路（OC） *大电压30VDC *大电流50mA

                               继电器节点 *大电压100VDC *大电流0.2A  寿命blob.png



六、DBS       ――――― 功率总加器

参数规格：

In：



输入量程

I1
0—±1mA

I2
0—±20mA

I3
4—20mA

On：输出

I4
0—±5mA

I5
0—±10mA

I6
4—12—20mA

O1
0—±1mA

O2
0—±20mA

O3
4—20mA

I7
0—±1V

I8
0—±5V

I9
0—±10V

O4
0—±5mA

O5
0—±10mA

O6
4—12—20mA

I10
2—10V

I11
1—5V

I12
1—3—5V

O7
0—±1V

O8
0—±5V

O9
0—±10V

Pn：
辅助电源

P1
AC  100V

P2
AC  200V


O10
2—10V

O11
1—5V

O12
1—3—5V

注：* *大输入路数4路


七、DBF  ―――――― 频率变送器

参数规格：

Vn：

频率
Fn

频偏范围
Bn

辅助电源
Pn

On：输出

电压范围

   50—300V

F1
50Hz

B1
±0.5Hz

B2
±1Hz

P1
AC  100V

O1
0—1mA

O2
0—20mA

O3
4—20mA

F2
60Hz

B3
±2Hz

B4
±5Hz

P2
AC  220V

O4
0—5mA

O5
0—10mA

O6
4—12—20mA

O7
0—1V

O8
0—5V

O9
0—10V


B5
±10Hz

B6

功耗
3.5VA

O10
2—10V

O11
1—5V

O12
指定

注：* DBF输出0—正满度，如0—1mA对应48—52Hz。

        * 如要求输出为负满度-0—正满度，输出可填O6或O12，并注明满度值。

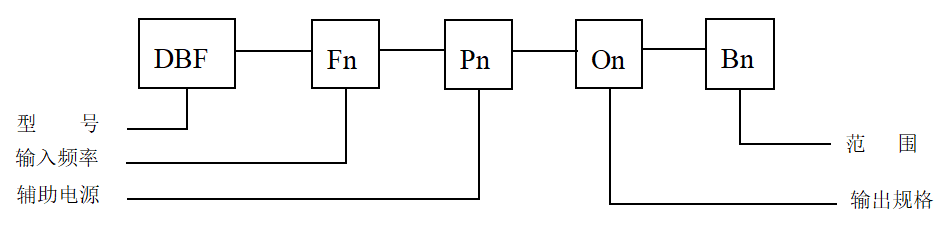

型号命名：blob.png九、DBPF ――――  功率因素变送器

参数规格：


Vn：
输入电压

Vn
量程范围

V1
100V
80-120V

V2
240V
180-300V

On：输出

校正

An：
输入电流

An
量程范围

A1
1A
0—1.2A

A2
5A
0—6A

O1
0—1mA

O2
0—20mA

O3
4—20mA

D1 0.5(C)~1~0.5(L)
0~1/2满度~正满度

O4
0—5mA

O5
0—10mA


D2 0 (C)~1~0 (L)
0~1/2满度~正满度

Fn：
输入频率

Fn
量程范围

F1
50Hz
45—55Hz

F2
60Hz
55—65Hz

O7
0—1V

O8
0—5V

O9
0—10V

D3 0.5(C)~1~0.5(L)
负满度~0 ~正满度

Pn：
辅助电源

Pn
范   围

P1
AC 100V

P2
AC 220V

O10
2—10V

O11
1—5V


D4 0(C)~1~0(L)
负满度~0 ~正满度

注： * DBPF辅助电源功耗＜3.5VA。

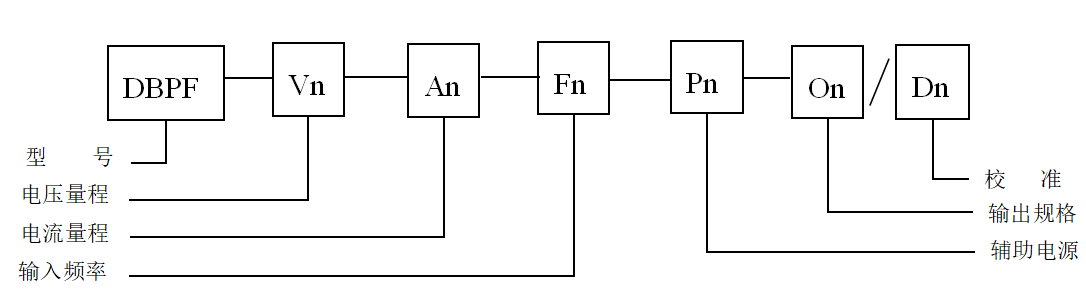

型号命名：


十、DBDA/DBDV  ――――   直流隔离电流/电压变送器

参数规格：


An：
输入电流范围

Vn：
输入电压范围

Pn：
辅助电源

On：输出

A1
0—1mA

A2
0—2mA

V1
0—50mV

V2
0—100mV

V3
0—200mV

P1
AC 100V

O1
0—1mA

O2
0—20mA

O3
4—20mA

A3
0—5mA

A4
0—10mA

V4
0—500mV

V5
0—1V

V6
0—2V

P2
AC 220V

O4
0—5mA

O5
0—10mA


A5
0—20mA

A6
4—20mA

V7
0—5V

V8
1—5V

V9
0—10V


O7
0—1V

O8
0—5V

O9
0—10V

A7
0—50mA

A8
0—20mA

V10
2—10V

V11
0—120V

V12
0—200V


O10
2—10V

O11
1—5V


A9
0—75mA


V13
0—350V

V14
0—600V



O13用户指定


注： * 辅助电源可选PD1：DC110V、PD2：DC220V。

         * 1A以上电流需通过外加分流器输入（A9）。

         * 双向输入输出用文字说明。

型号命名：

blob.png十一、DBAN201   ――――  三相三线交流负序电流变送器

           DBAN301  ――――  三相四线交流负序电流变送器

           DBVN201  ――――  三相三线交流负序电压变送器

           DBVN301  ――――  三相四线交流负序电压变送器

参数规格：

Vn：
输入电压

Vn
量程范围

V1
120V
0—150V

V2
240V
180—300V

On：输出

An：
输入电流

An
量程范围

A1
1A
0—1.2A

A2
5A
0—6A

O1
0—1mA

O2
0—20mA

O3
4—20mA

O4
0—5mA

O5
0—10mA


Fn：
输入频率

Fn
量程范围

F1
50Hz

F2
60Hz

O7
0—1V

O8
0—5V

O9
0—10V

Pn：
辅助电源

Pn
范   围

P1
AC 100V

P2
AC 220V

O10
2—10V

O11
1—5V


型号命名：
