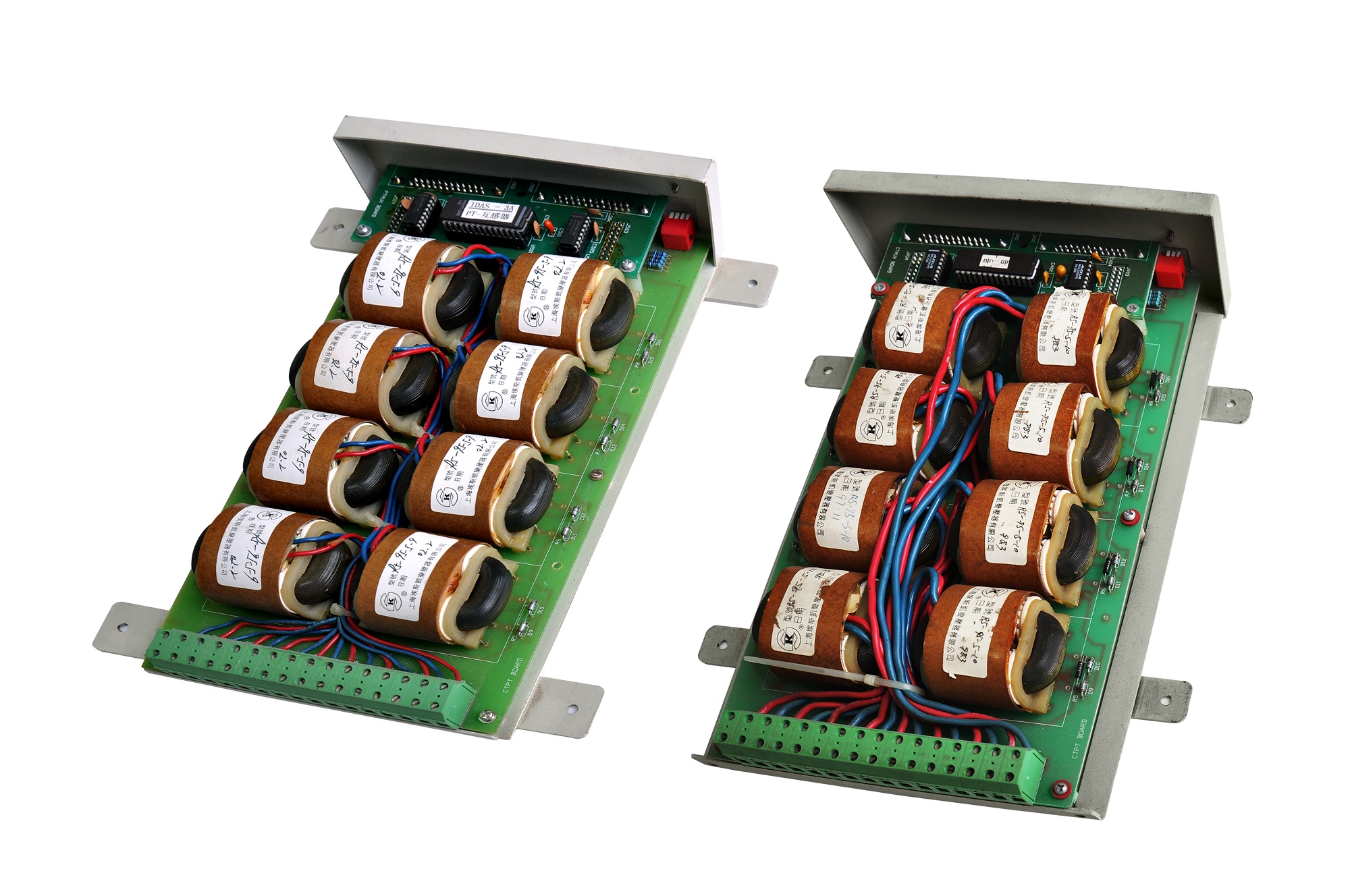

为了确保前置机和被测对象的安全，IDAS-2301型前置机带有二次PT、CT互感器箱，用于对信号的转换和隔离。现场一次PT、CT的输入信号（如0～100V，0～5A）首先接入二次PT、CT互感器箱，经过隔离，转换为低压信号后送入主机箱进行测量。二次PT、CT互感器箱有多种型号可供选择，用户可根据测量线路的线制和数量加以配置。
一、技术指标： | |
(1)电流互感器箱(CT) | |
* 互感器类型： | 见表1.1 |
* 输入线路数： | 见表1.1 |
* 测量电流： | ≤5.5A有效值，或峰值电流7.78A; |
* CT负载： | <0.5W; |
* 隔离电压： | ≥2000V |
(2)电压互感器箱(PT) | |
* 互感器类型： | 见表1.2 |
* 输入线路数： | 见表1.2 |
* 测量电压： | ≤110V有效值，或峰值电压155V; |
* PT负载： | <0.5W; |
* 隔离电压： | ≥2000V |
(3)互感器箱命名方法 CT箱的类型命名格式： CT-abcd PT箱的类型命名格式： PT-abcd 其中，a,b,c,d取值依次表示互感器箱上的第1～4组互感器的类型。以c为例， 若 c=0，则无第3组互感器； c=3，则第3组互感器用于三相三线制测量； c=4，则第3组互感器用于三相四线制测量； 可选的CT和PT箱类型分别见表1.1和表1.2 | |
| (4)环境条件 | |
* 防护等级： | IP56(带防护等级) |
* 运行环境温度： | -20℃～+70℃（内控指标：-20℃～+75℃） |
* 湿度： | 相对湿度≤95%(带防护外壳) |
* 工作方式： | 连续 |
* 重量： | 主机箱3kg，互感器箱5kg(带防护外壳) |
* 外形尺寸及材质： | 420×292×70mm（长×宽×高）材质：低发泡ABS材料 |
* 安装方式： | 墙挂式 |
表1.1 CT箱型号
型号 | 含义 |
CT-3333 | 4组三相三线制CT箱 |
CT-4400 | 2组三相四线制CT箱 |
CT-3440 | 1组三相三线制，2组三相四线制CT箱 |
CT-3330 | 3组三相三线制CT箱 |
CT-3300 | 2组三相三线制CT箱 |
CT-3340 | 2组三相三线制，1组三相四线制CT箱 |
CT-3400 | 1组三相三线制，1组三相四线制CT箱 |
表1.2 PT箱型号
型号 | 含义 |
PT-3333 | 4组三相三线制PT箱 |
PT-4400 | 2组三相四线制PT箱 |
PT-3440 | 1组三相三线制，2组三相四线制PT箱 |
PT-3330 | 3组三相三线制PT箱 |
PT-3300 | 2组三相三线制PT箱 |
PT-3340 | 2组三相三线制，1组三相四线制PT箱 |
PT-3400 | 1组三相三线制，1组三相四线制PT箱 |
