一、性能及特点
IDAS-3000分散式智能数据采集网络(简称IDAS远程I/O)由IDAS-3003E网络电源适配器、DC24V网线供电模块、IDAS-3000系列前置机及通讯电缆构成，是在IDAS-2000系列多年成功应用的基础上采用新技术进行创新开发而成的升级产品，属远程I/O第六代产品。该产品采用了网络通讯与网线馈电共享、输入/输出信号光电隔离及双端口RAM技术，能实现网络双向通讯及网络冗余的功能，具有很强的数据处理能力，通讯速度快、抗干扰能力强等特点。减少了现场前置机供电电源分布及转接，降低了成本，现场安装（系统扩充）更灵活方便，同时可靠性得到进一步提高，使用更加高效实用。其具有以下优越性：
* 网络性能大幅度提高
· 分散性强，IDAS-3000系列前置机采用全密封模块化结构形式，具有IP65的防护等级，具有极强的防水、防尘、防震能力，仅通过一根或两根普通屏蔽双绞线即可与DCS连接，网络不仅在拓扑结构上做到了分散式而且在地理安装上也做到了分散式。
· 网络隔离，采用 的电器和光电隔离技术，前置机、网络电源适配器、通讯线之间都经过二级隔离，各前置机间不存在共地问题，整个网络处于全浮空状态，确保网络通讯的可靠。
· 双网冗余，采用双CPU，能自动进行网络间冗余切换，是真正的网络热备份。
· 网络通讯线双直流24V电源供电，彻底摆脱了依靠现场交流电源的束缚。现场不使用交流电源，避免了来自交流网络的高频干扰、射频干扰、电磁干扰及其它干扰对前置机可靠性所产生的影响。
· 可双向通讯，具有在线远程参数组态功能，IDAS远程I/O的参数可通过IDAS管理软件进行在线修改及设定。参数设置、系统调试更加灵活方便。同时可以远程对前置机进行复位和休眠指定采集通道。
· 可靠的数据传输，快速的数据响应，强大的抗干扰能力。采用特殊的调制解调电路和平衡差动传输方式，传输电平峰峰值高达±12V，加上完善的校验方法及自动重发技术，大大提高了网路通讯的抗干扰能力和网络带负载能力（一个网段可带50个前置机，通讯距离可达到1200米）。
· 具备自动诊断、故障显示及报警功能，方便设备维护人员快速发现系统的故障位置和状态。诊断包括各前置机的通讯故障、电源故障、传感器故障以及短路断路故障，并通过LED状态指示灯显示相应故障。报警功能包括上下限、上上限、下下限、增量报警等多种报警。以上功能如使用标准RS485 直接与DCS连接的系统很难实现的。
* 具有较高的性能价格比，系统综合成本大幅度减少
· 电缆线、连接附件大幅度减少，安装调试简单，缩短施工工期。
· 设计、安装、调试、维护费用大幅度的减少，维护和改造停工时间减少60%～80%。
· 系统稳定、可靠、抗干扰能力强数据准确，不会影响其它系统正常运行。且带有自诊断及报警功能，杜绝意外情况出现和其它损失。
二、接口的结构组成及功能

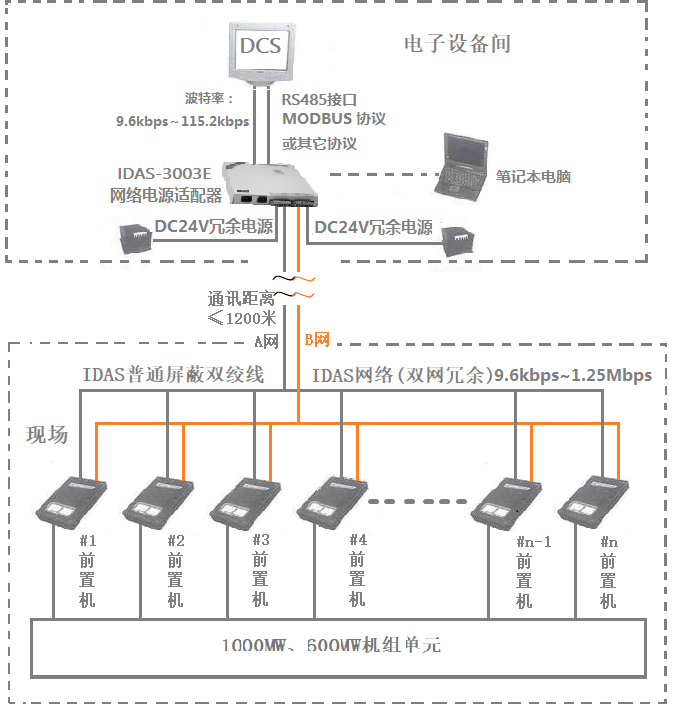

接口组成主要有8个，其中四个为电源接口，包括两个AC220V工作电源接口，两个DC24V电源接口给现场的前置机进行供电。另外四个为通讯接口，两个与下层网络前置机通讯的接口，可实现A、B网冗余热备份，两个与上层其它系统（DCS）网络通讯的接口，用于实现上层通讯接口的冗余配置或者也可用作人机界面外接笔记本电脑，在线修改或查看现场所有IDAS前置机的各种参数以及网络的诊断信息。
三、通讯协议
可直接与其它系统（包括DCS系统）接口联网通讯，可配套多种通讯协议标准Modbus-RTU协议，Profibus-DP协议，FF基金会总线协议，TCP/IP协议及用户定制的通讯协议等。
