XMD-系列数字显示屏是我公司 *新设计，国内 的数据窗显示设备。该设备采用超大规模集成电路，配以进口红、橙、绿、黄高亮度或超高亮度数码管、发光二极管、矩阵管、LED光字牌、CMOS-LED组合显示器件等，集成度高，性能稳定，调校方便。可用于冶金、电力、石油、化工、机械制造、热处理、轻工业等行业，实现对压力、温度、流量、液位、电压、电流、转速等各种工业参数的指示或自动报警。也可以用于各种重大型的时钟显示，模拟图形显示，计算机终端显示等。
一、技术指标：
(1)XMD-系列数字显示屏 | |
* 测量范围： | -19999～19999 |
* 工程单位： | Pa、KPa、MPa、mmH2O、MW、HZ、r/min、℃、t/h等 |
* 精度等级： | 0.5级 |
* 输入信号： | 热电阻、热电偶、电流、频率及通讯接口信号等 |
* 输出信号： | 标准电信号及RS-485等通讯接口 |
* 运行环境温度： | 0～+50℃ |
* 湿度： | 相对湿度≤85% |
* 供电电源： | 220V±10% 50HZ±2HZ |
* 功耗： | ≤3W |
* 通讯速率： | 4.8kbps～115.2kbps |
* 调校方式： | RS-485通讯调校 |
(2)XMD系列时钟显示屏 | |
* 显示方式： | 12位数码管 |
* 精度： | ≤1分/月 |
* 运行环境温度： | 0～+50℃ |
* 湿度： | 相对湿度≤85% |
* 供电电源： | 220V±10% 50HZ±2HZ |
* 功耗： | ≤3W |
* 通讯速率： | 4.8kbps～115.2kbps |
* 调校方式： | RS-485通讯调校 |
(3)XMD系列智能滚动显示屏 | |
* 显示方式： | Ф3、Ф3.7、Ф5点阵块、16×16点阵单元 |
* 显示内容： | 汉字、数字、模拟图形、数据表格、棒图、曲线等 |
* 显示功能： | 计算机控制画面(工程单位变换、越显报警、量程持续、数据贮存、静态和动态显示) |
* 运行环境温度： | 0～+50℃ |
* 湿度： | 相对湿度≤85% |
* 供电电源： | 220V±10% 50HZ±2HZ |
* 功耗： | ≤3W |
* 通讯方式： | RS-485 |
* 通讯速率： | 4.8kbps～115.2kbps |
* 通讯距离： | ≤1200m |
* 通讯电缆： | 屏蔽双胶线 |

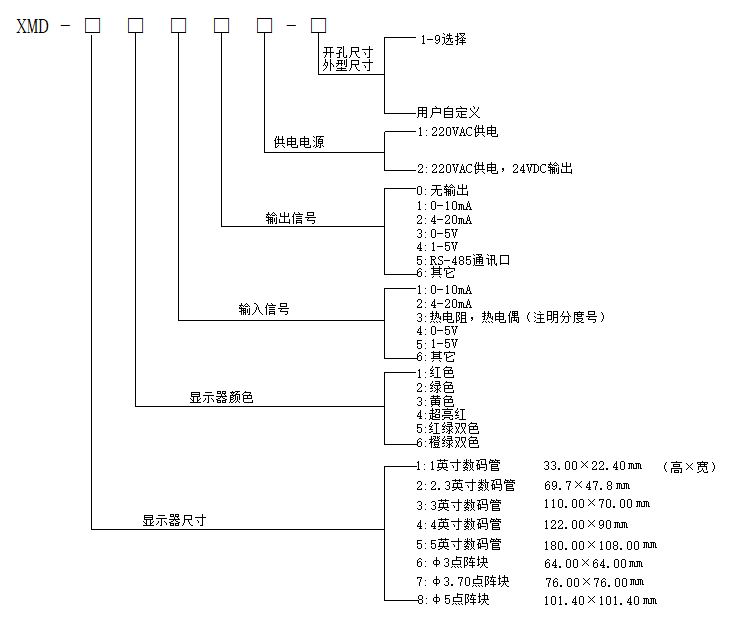

二、型号命名
三、开孔尺寸、外形尺寸
编号 | 开孔尺寸（mm） | 外形尺寸（mm） | 显示器尺寸及位数 |
1 | 75×152 | 80×160 | 1英寸4位或5位 |
2 | 90×290 | 100×300 | 2.3英寸4位或5位 |
3 | 130×390 | 140×400 | 3英寸4位或5位 |
4 | 150×490 | 160×500 | 4英寸4位或5位 |
5 | 210×590 | 220×600 | 5英寸4位或5位 |
6 | 230×820 | 240×840 | 时钟显示 年、月、日 星期 2.3英寸9位 时、分 4英寸4位 |
7 | 260×840 | 290×870 | ψ3点阵块，滚动显示 |
8 | 375×982 | 405×1012 | ψ3.70点阵块，滚动显示 |
9 | 370×1290 | 400×1320 | ψ5点阵块，滚动显示 |
