IDAS-3000分散式智能数据采集网络
分享至:

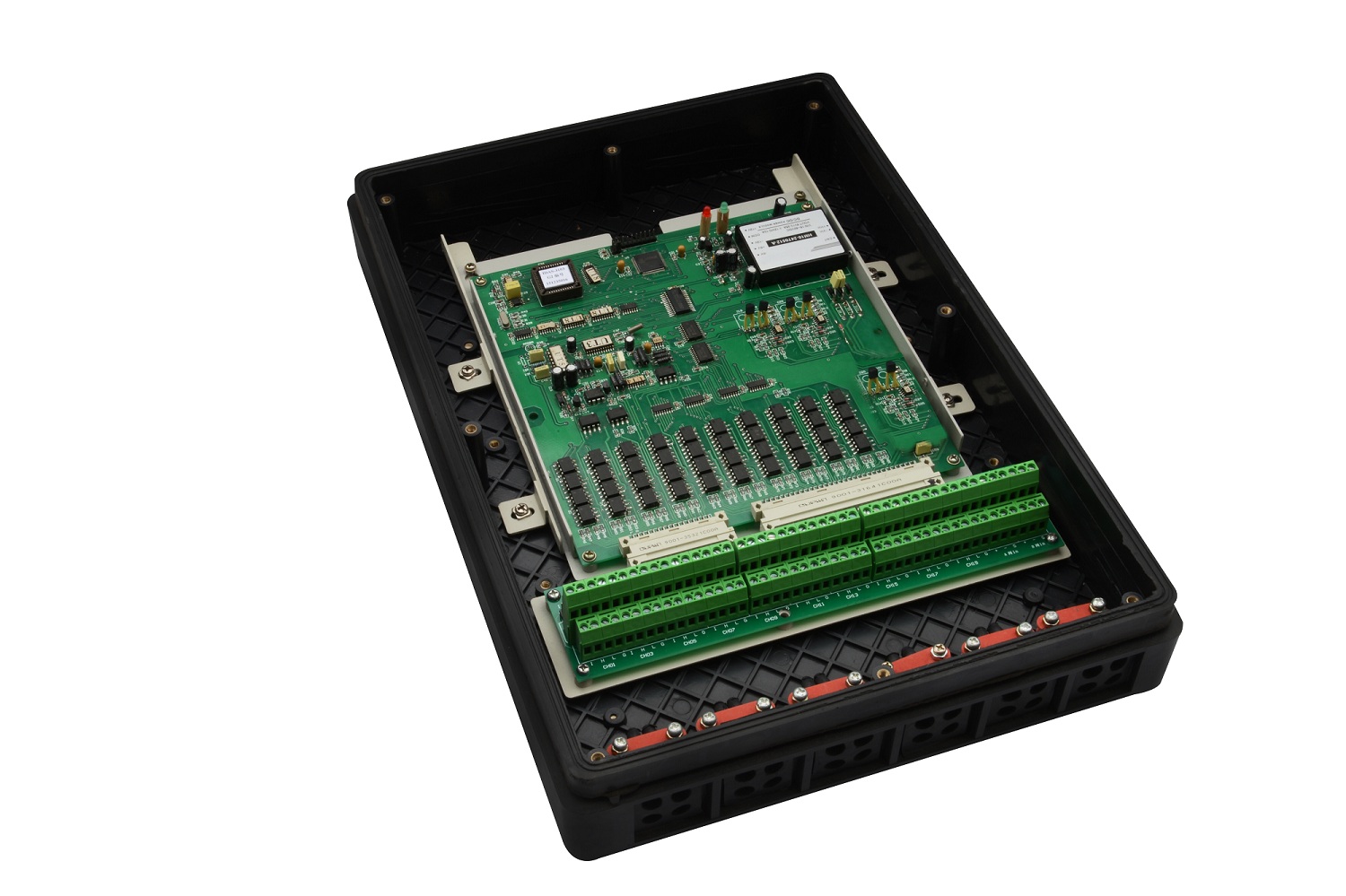

IDAS-3202数字量测量前置机


一、技术特点:

1. 前置机供电采用新颖的网线带电技术,现场不需要交流220V的供电;

2. 事件捕获精度高达1mS,能进行高精密的事件记录,可以记录3400个事件;

3. 除可进行开关状态检测外,还具有高频计数功能,测频范围为0.125Hz~93.5KHz;

4. 具有继电器结点输出功能,可用来对外部设备进行起停控制。

二、技术指标:

* 通道数

20路隔离输入(隔离电压1500V)
1~20通道均可用于测开关状态,事件捕获和计数
18~20通道还可用高频信号的计数和测频。

* 输入方式

有源输入: TTL、±24V电平或其它电平
无源输入: 开关附助干结点

* 通讯接口:

冗余;配套使用IDAS-3003E网络电源适配器

* 通讯速率:

9.6kbps~1.25Mbps

* 通道隔离电压:

600V

* 计数速率上限:

999个/S(低频通道)

* 计数速率上限:

93500个/S(高频通道)

* 事件捕获速率上限

999个/S(高频通道)

* 事件捕获率:

1mS(低频通道)

* 可计录事件数:

3400个

* 计数长度:

24bit(三字节)

* 测频范围

0.125Hz~93.5KHz(高频通道)

* 通讯电缆:

普通屏蔽双绞线,当网络中前置机数为50台,通讯距离为1200米时推荐使用线径≥2.5mm²的屏蔽双绞线。

* 供电方式:

通过网络通讯线对现场的前置机进行供电,且双电源冗余,供电电压DC24V,现场不再需要另接220V交流电源。

* 功耗

≤3W

* 工作方式

连续

* 可靠性指标

MTBF32000Hr

* 运行环境温度

-20℃~+70℃(内控指标:-20℃~+75℃)

* 湿度

相对湿度≤95%(带防护外壳)

* 防护等级

IP56(带防护外壳)

* 重量

≤3kg(带防护外壳)

* 外形尺寸及材质

400×300×80mm(宽×长×高) 材质:304不锈钢、普通碳钢

* 外形尺寸及材质

420×292×70mm(宽×长×高) 材质:低发泡ABS材料

* 安装方式

墙挂式
